Насадки


НАСАДКИ



Насадки, в зависимости от применения, выпускают двух типов:
  • потолочные (радиальные) - с распылением ГОТВ на 360 градусов;
  • стеновые (угловые) - с распылением на 180 градусов.

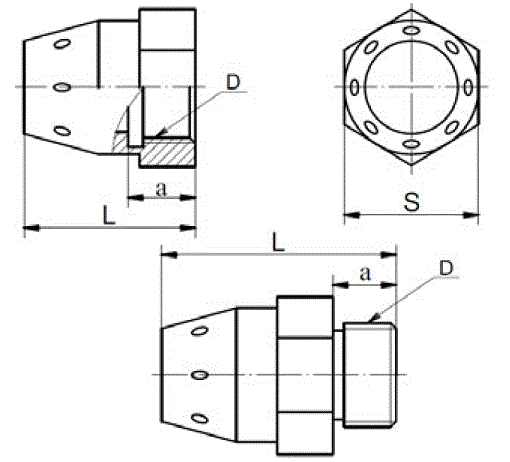

Рисунок 1. Основные размеры (остальное - см. табл. 1)



ТАБЛИЦА 1



ОБОЗНАЧЕНИЕ D L l S F*max
C-P-B-F-1/2"-A, С-У-В-F-1/2"-А Труб. 1/2" 40 18 27 110
C-P-H-F-1/2"-A, С-У-Н-F-1/2"-А 54 14
C-P-B-F-3/4"-A, C-У-B-F-3/4"-A Труб. 3/4" 48 22 32 250
C-P-H-F-3/4"-A, C-У-H-F-3/4"-A 68 20
C-P-B-F-1"-A, C-У-B-F-1"-A Труб. 1" 54 24 41 450
C-P-H-F-1"-A, C-У-H-F-1"-A 78
C-P-B-F-1 1/4"-A, C-У-B-F-1 1/4"-A Труб. 1 1/4" 62 50 800
C-P-H-F-1 1/4"-A, C-У-H-F-1 1/4"-A 86
C-P-B-F-1 1/2"-A, C-У-B-F-1 1/2"-A Труб. 1 1/2" 70 26 60 1100
C-P-H-F-1 1/2"-A, C-У-H-F-1 1/2"-A 94 24
C-P-B-F-2"-A, C-У-B-F-2"-A Труб. 2" 80 30 70 1600
C-P-H-F-2"-A, C-У-H-F-2"-A 106 26



Примечание: *F-суммарная площадь отверстий насадка (определяется по результатам гидравлического расчёта).
Пояснение: для насадка С-Р-В-F*max-1/2 максимальная площадь сечений составляет 110 мм2, для насадка С-Р-В-F*max-3/4 максимальная площадь сечений составляет 250 мм2 и т.д.)



Пример обозначения насадка струйного, с распределением газового огнетушащего вещества (ГОТВ) на 360° с суммарной площадью отв. = 65 мм2, с внутренней резьбой 1/2":
С-Р-В-65-1/2"-А.



То же, но с распределением ГОТВ на 180° и наружной резьбой:
С-У-Н-65-1/2"-А.



ТАБЛИЦА 2



Характеристики радиуса распыла насадков (угловые)



№п/п Обозначение Радиус распыла (RM) для хладонов, N2, Ar при давлении не менее 3 атм. Радиус распыла (RM) для СО2 при давлении не менее 8 атм. Диаграмма распыла
1. С-У-(F)-1/2" 3 3,5
2. C-У-(F)-3/4" 4 4,5
3. С-У-(F)-1" 4,5 5
4. С-У-(F)-1 1/4" 4,5 5
5. C-У-(F)- 1 1/2" 4,5 5
6. C-У-(F}-2" 4,5 5



ТАБЛИЦА 3



Характеристики радиуса распыла насадков (радиальные)



№п/п Обозначение Радиус распыла (RM) для хладонов, N2, Ar при давлении не менее 3 атм. Радиус распыла (RM) для СО2 при давлении не менее 8 атм. Диаграмма распыла
1. С-Р-(F)-1/2" 3 3,5
2. C-Р-(F)-3/4" 3,5 4
3. С-Р-(F)-1" 4 4,5
4. С-Р-(F)-1 1/4" 4 4,5
5. C-Р-(F)- 1 1/2" 4 4,5
6. C-Р-(F)-2" 4 4,5



Примечание:
  1. Рабочее давление, МПа - 14,7.
  2. Материал насадков: ЛС 59-1 (латунь)
  3. Покрытие (по желанию заказчика):
    • без покрытия;
    • хром;
    • никель.
